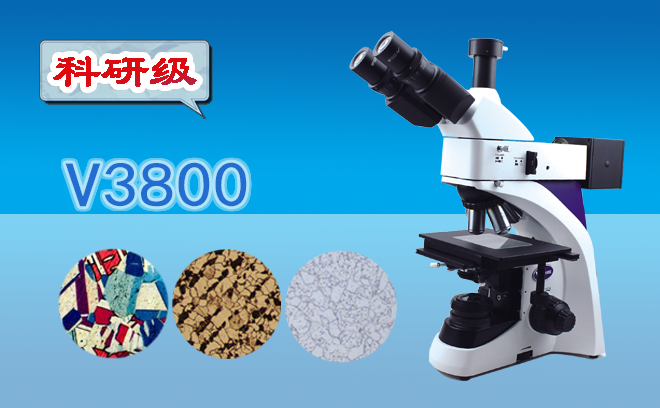

金相顯微鏡作為材料表征領域的核心工具,其成像質量直接影響金屬、陶瓷、復合材料等樣品分析的準確性。從晶粒度測量到缺陷定位,高清成像技術是揭示材料本質特征的關鍵。本文將深度解析金相顯微鏡實現納米級清晰度的核心技術路徑,并結合實戰案例揭示高清成像的秘訣。
一、光學系統:成像質量的“基因決定論”
1. 復消色差物鏡(APO)的技術突破
傳統物鏡因色差、球差導致圖像模糊,而復消色差物鏡通過特殊光學玻璃(如氟化鈣)與多層鍍膜技術,將405nm-650nm波長范圍內的像差控制在0.1μm以內。例如,某品牌金相顯微鏡的APO 100X物鏡,在鋼鐵晶界成像中可清晰分辨0.2μm級的碳化物析出相。
2. 無限遠校正系統的應用優勢
無限遠光路設計允許在物鏡與鏡筒間插入濾光片、偏光附件等模塊,而不會引入額外像差。這種設計使金相顯微鏡在偏光觀察(識別材料各向異性)與微分干涉(DIC,增強表面浮雕對比度)模式下,仍能保持0.3μm的橫向分辨率。
二、照明系統:光場調控的“隱形藝術”
1. 科勒照明:均勻性的終J解決方案
科勒照明通過聚光鏡組與視場光闌的精密配合,將光源成像在樣品焦平面上,實現****照明均勻性。在鋁合金枝晶腐蝕坑成像中,該技術可避免過曝與陰影,使二次枝晶臂間距(SDAS)測量誤差降低至±0.5μm。
2. LED智能光源:光譜與強度的**控制
新一代LED光源支持360nm-780nm波長連續可調,匹配不同金屬的吸收特性。例如,在銅合金電遷移痕跡觀察中,采用550nm綠光可提升缺陷對比度300%,使10nm級的微裂紋清晰可見。
三、樣品制備:從“粗糙”到“W美”的質變
1. 機械拋光的臨界參數
拋光布選擇:絲絨布適用于粗拋(去除10μm以上劃痕),而合成纖維布可實現鏡面效果(Ra<0.01μm)。
拋光液配方:0.05μm氧化鋁懸浮液配合5N壓力,可在不銹鋼表面形成無變形層的理想觀測面。
2. 電解拋光的突破性應用
對于鈦合金等易變形材料,電解拋光可消除機械應力層。某研究顯示,在10V電壓、5%高氯酸乙醇溶液中處理30秒,可使鈦合金晶粒尺寸測量誤差從±2μm降至±0.3μm。
四、圖像處理:數字技術的“點睛之筆”
1. 超分辨率重建算法(SRR)
通過多幀低分辨率圖像的亞像素位移疊加,SRR可將實際分辨率提升2-4倍。在焊縫熱影響區(HAZ)觀察中,該技術成功解析出0.15μm級的馬氏體板條結構。
2. 三維重建與定量分析
結合電動載物臺的層析掃描,金相顯微鏡可生成材料的3D形貌圖。某汽車廠商利用該技術,將齒輪點蝕體積的測量精度從5%提升至1%,使疲勞壽命預測誤差減少30%。
五、實戰案例:從理論到應用的跨越
案例1:航空葉片蠕變孔洞檢測
采用APO 50X物鏡+DIC模式,在鎳基合金葉片中定位出直徑0.8μm的早期蠕變孔洞,比傳統方法提前120小時預警失效風險。
案例2:半導體引線框架腐蝕分析
通過LED 365nm紫外光激發,使銅框架電鍍層缺陷的熒光信號增強8倍,成功識別出50nm級的微孔腐蝕。
金相顯微鏡的高清成像能力,本質上是光學設計、精密制造、材料科學與數字技術的深度融合。從復消色差物鏡的納米級像差校正,到AI算法驅動的超分辨率重建,每一項技術突破都在重新定義材料分析的精度邊界。對于制造業而言,掌握這些成像秘訣不僅意味著檢測能力的躍升,更是產品質量與研發效率的革命性提升。
